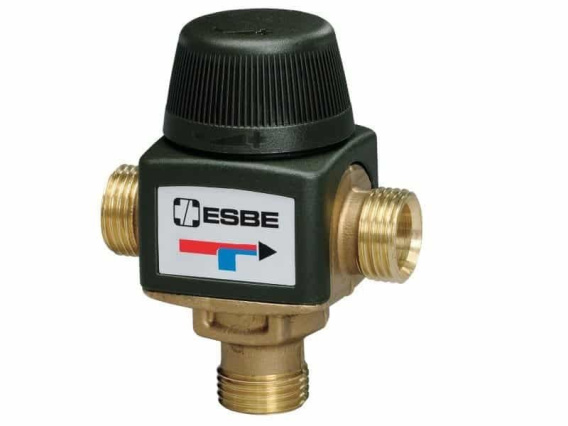

ESBE TERMOSTATYCZNY ZAWÓR MIESZAJĄCY BASIC SERIE VTA570

ESBE TERMOSTATYCZNY ZAWÓR MIESZAJĄCY BASIC SERIE VTA570

DZIAŁANIE przy podłogówce

Serie VTA370- do 160m2 podłogówki – temp pracy 20-55stopni i VTA570-(powyzej 160m2 podłogówki) to najlepszy wybór w przypadku instalacji ogrzewania i chłodzenia. Zawory oferują funkcję ochrony przed oparzeniem*, co ma istotne znaczenie dla ochrony rur instalacji ogrzewania podłogowego oraz samej podłogi przed niekontrolowanym wzrostem temperatury.

FUNKCJA

W zaworach zastosowano asymetryczny model przepływu oraz funkcję ochrony przed oparzeniem*. W zależności od wersji zaworu można ustawić następujące zakresy temperatur mieszania: 10–30°C, 20–55°C lub 30–70°C. Element termostatyczny reaguje na temperaturę wody i przesuwa stożek, powodując mieszanie zimnej i ciepłej wody w celu uzyskania żądanej, ustawionej temperatury mieszania.

DANE TECHNICZNE

Maks. ciśnienie statyczne: PN 10

Ciśnienie robocze:1,0 MPa (10 bar)

Ciśnienie różnicowe, mieszanie: VTA570 maks. 0,3 MPa (3 bar)

Maks. temperatura medium:

Zakres temp. 10–30°C 65°C

Zakres temp. 20–55, 30–70°C ciągła 95°C tymczasowa 100°C

Min. temperatura medium: 0°C

Stabilność temperatury:

Zakres temp. 10–30°C ±2°C*

Zakres temp. 20–55, 30–70°C ±3°C**

Przyłącze: Gwint zewnętrzny (G), ISO 228/1

Materiał: Korpus zaworu oraz inne części metalowe w kontakcie z płynnym

medium: Mosiądz odporny na odcynkowanie, DZR

* Ma zastosowanie przy niezmiennym ciśnieniu zasilającej wody zimnej i

ciepłej, minimalna prędkość przepływu 9 l/min. Minimalna różnica temperatur

między wpływającą zimną wodą a wypływającą wodą zmieszaną 3°C i zalecana

maksymalna różnica temperatur między wlotem powracającej wody/wody

zimnej a wylotem zmieszanej wody: 10°C.

** Ma zastosowanie przy niezmiennym ciśnieniu zasilającej wody zimnej i

ciepłej, minimalna prędkość przepływu 9 l/min. Minimalna różnica temperatur

między wpływającą ciepłą wodą a wypływającą wodą zmieszaną 10°C i zalecana

maksymalna różnica temperatur między wlotem powracającej wody/zimnej

wody a wylotem zmieszanej wody: 10°C.

PED 2014/68/EU, artykuł 4.3

Urządzenie ciśnieniowe zgodne z dyrektywą PED 2014/68/EU, artykuł 4.3

(zasady poprawnego projektowania). Zgodnie z dyrektywą urządzenie nie

będzie opatrzone żadnym znakiem CE.

Atest PZH HK/W/0566/01/2013
